RJ45接口具有8個金屬導線插孔，這些插孔按特定的順序進行編號。它們用于連接以太網設備，如計算機、路由器、交換機和網絡適配器等。RJ45接口可支持不同的以太網標準，包括10BASE-T、100BASE-TX和1000BASE-T等。

一、RJ45接口的定義

RJ-45：是布線系統中信息插座（即通信引出端）連接器的一種，連接器由插頭（接頭、水晶頭）和插座（模塊）組成，插頭有8個凹槽和8個觸點。

RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（[敏感詞]聯邦通信委員會標準和規章）中“R”J是描述公用電信網絡的接口。“ 45”表示接口標準的序列號。計算機網絡的RJ-45是標準8位模塊化接口的俗稱。

RJ45通常將末端連接到以太網線，用于連接各種網絡設備，例如計算機，路由器，交換機等。

二、RJ45接口的功能特性

10BASE-T RJ-45 接口功能特性

10BASE-T：是雙絞線以太網，1990年由IEEE新認可的，編號為IEEE802.3i，T表示采用雙絞線，現10BASE－T 采用的是非屏蔽雙絞線（UTP）。

差分傳輸是一種信號傳輸?shù)募夹g(shù)，區別于傳統的一根信號線一根地線的做法，差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相同，相位相反。在這兩根線上的傳輸?shù)男盘柧褪?/span>差分信號。

三、RJ45接口的工程特性

（1）、操作性

一把專用鉗子、一個新頭、一跟線、不用電，在工程現場花一秒鐘捏一下，就可以壓好一個接頭。

（2）、可靠性

背面的彈片，里面壓線的鴨舌。可以保證插上去以后有比較高的機械強度，不會因為振動和導線自重之類的原因被拔下來。

質量符合標準的網線插上去，吊住一臺筆記本是沒問題的。

（3）、遠距離

網線有效傳輸距離100米！降低網速要求，可以放寬到200米。

（4）、兼容性

RJ45誕生于1990年，三十多年前啊！至今物理接口未變。跟消費領域不同，很多工程領域的設備是要用到設備壽命到期為止的。

（5）、速度快

四、RJ45接口的類型

RJ45接口類型較多，主要是按照線纜標準進行劃分，常見的包括3類、超5類、6類、超六類等。

（1）3類RJ45耦合器

3 類非屏蔽式 RJ45 (8x8) 優良型面板耦合器套件

這一系列獨特的面板安裝式耦合器可安裝于任何厚度的面板。堅固的壓接型金屬框架確保牢固安裝、可靠接地。

（2）超5類RJ45耦合器

超 5 類 屏蔽式 RJ45 (8x8) 優良型面板耦合器套件

這類ECF面板式RJ45耦合器，通過堅固的壓鑄金屬框架，幾乎可在任何面板厚度進行面板安裝。設計用于同EIA/TIA568A和B接線一起工作，這些RJ45耦合器提供一個可靠的方法通過機架或機架面板進行高速數據通信。

（3）6類RJ45耦合器

6類微耦合器，屏蔽RJ45（8×8）Keystone直插式

這款微耦合器長度小于1英寸（2.5厘米），比標準耦合器長度更短且重量更輕，從而[敏感詞]地為您的應用節省后方空間。這一特性可為安裝人員在機架、配線架或接線盒后方的操作留出更多空間，改善空氣流動，并通過減小線纜出線口的應力而確保配接組件的彎曲程度不超出相關要求。

（4）超6類RJ45耦合器

IP68級超6類RJ45直插式線纜密封接頭，面板安裝式

用于超6類RJ45以太網線纜的跨接線盒或面板連接，IP68級專業防護，內部耦合器為屏蔽耦合器，尤其適合在特殊環境中使用。

五、RJ45耦合器如何安裝

因為耦合器種類較多，有很多不同的安裝方式，主要介紹一下兩種:

（1）特優型ECF系列水晶頭母座安裝

（2）超5類直角型耦合器安裝

在綜合布線中，涉及到墻壁布線、總配線架和樓層配線架（IDF）布線時， 往往會遭遇配線架深度不足的情況。這時，如選用這類系列產品，就能讓問題迎刃而解。這一系列超5類直角型耦合器，其獨具匠心的設計，能讓配線架呈90度出線，與傳統的180°出線口相比大幅節省了設備空間。

六、雙絞線

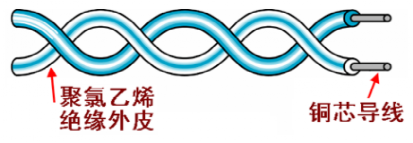

具有絕緣保護層的兩根銅導線按一定密度絞纏在一起形成的線對。

通常多根雙絞線再絞合成電纜狀。

影響雙絞線的特性阻抗、衰減和近端串擾的因素，包括絞合密度、扭絞方向和絕緣材料等。

適用于模擬傳輸或數據傳輸，通信距離一般為幾到幾十公里。

七、雙絞線的類型

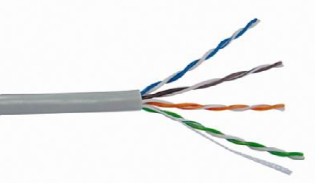

（1）UTP無屏蔽雙絞線

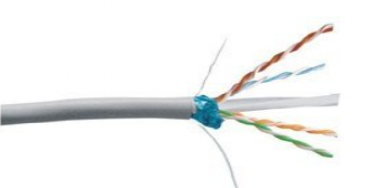

（2）FTP屏蔽雙絞線

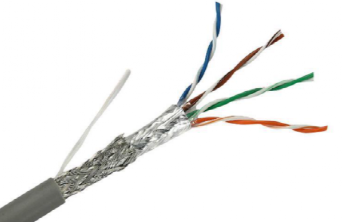

（3）SFTP屏蔽金屬箔雙絞線

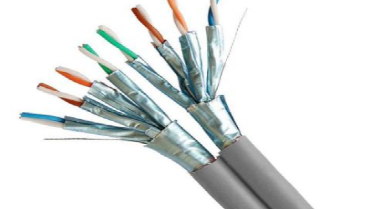

（4）STP屏蔽雙絞線

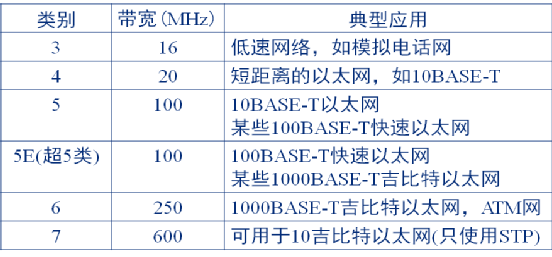

八、常用的絞合線的典型應用

九、雙絞線中存在的區別

（1）網線線芯：4芯網線與八芯網線的區別

網線（雙絞線）一般都有八根芯線，采用兩兩纏繞的方式，降低信號的傳輸過程中的干擾。

八根芯線作用不同，其中1/2用于發送數據，3/6用于接收數據，4/5用于傳輸語音，7/8用于傳輸電源。

100M網絡傳輸中，只需要1/2/3/6四根芯線（橙白、橙、綠白、綠）。而高于100M網絡傳輸中，八根芯線需全部派上用場，其中1/2/3/6芯用于發送數據，4/5/7/8用于接收數據，否則就會出現網絡不穩定的情況。

由于以前技術限制和實際需要，百兆網絡只是使用了其中的4根線，剩余四根芯線作為備用線或電話線。由此，市面上也曾出現低成本的4芯網線，也就是簡配版的五類線，理論最大網速僅100Mbps，相較8芯五類線在抗干擾方面性能很差，僅適用于百兆下網絡傳輸，或者作電話線使用。

（2）網線線序：T568A和T568B的區別

根據國際標準，網線接RJ-45水晶頭排列線序有兩種：即T568A和T568B。

T568A標準：綠白—綠—橙白—藍—藍白—橙—棕白—棕

T568B標準：橙白—橙—綠白—藍—藍白—綠—棕白—棕

（3）直通線與交叉線區別

由于接線方法的不同，網線又分為直通線、交叉線，兩者的區別如下：

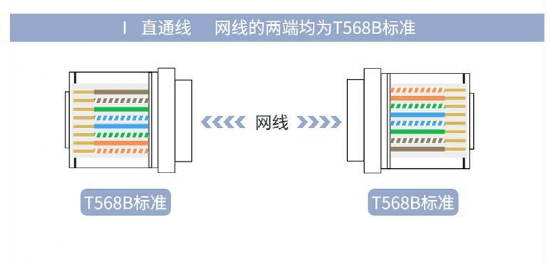

直通線：一根網線的兩個水晶頭選用同一種接法，即兩端都是T568B，這種線常用于不同類設備的互聯，比如：計算機-交換機、計算機-HUB(集線器)、交換機-路由器等。

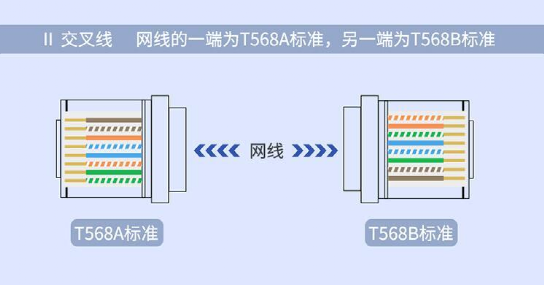

交叉線：一根網線的兩個水晶頭分別選用不同接法，即一端T568A，另一端T568B，這種線常用于同一類設備之間的連接，如計算機-計算機、集線器-集線器，交換機-交換機等。

為什么？

1.為什么同類設備的互聯，一定是交叉線？

因為四對芯線里面，有一對負責發送信號，一對負責接收信號，正常通訊的話，肯定是A電腦的發送接B電腦的接收，B電腦的發送接A電腦的接收。

2.為什么不同類設備的互聯，一定是直通線？

因為交換機的端口里面做了交叉，外表著是直通線，但本質上仍是交叉才能通訊。

3.為什么交換機端口要交叉發送端和接收端呢？讓所有的設備網口一致，讓網線交叉不行么？

因為，設備到設備之間，不一定只有一條網線，很可能是幾條網線連起來的。

上面這種情況是不能通信的，也就是說從設備到設備，交叉線必須是奇數條，這樣布線的時候就太復雜了！所以，我們只有電腦對電腦用交叉線，交換機端口做好收發交叉，這樣無論電腦和交換機之間有幾條線，全部都是直通線好了！

4.這樣又產生了一個新問題。交換機的網口如果都是交叉的，那么交換機與交換機之間怎么辦？

交換機只要保留至少一個口不做交叉就可以互聯了！

十、RJ45網線制作

接下來，我們來看看網線的制作！

1、借助網線鉗，剝掉網線外被；

2、解開4對雙絞線，剝掉線皮并捋直；

3、排列好線序，并剪齊線端；

4、將線芯按序[敏感詞]RJ45水晶頭8P槽內最頂端；

5、RJ45水晶頭放網線鉗【壓線】部位，壓接成型即可；

6、測試：當測線器指示燈正常顯示，則說明網線制作成功。

當測線器指示燈顯示異常，說明網線不通，建議從以下方面排查：

1、線序排列錯誤，網絡不通；

2、水晶頭沒有鉗緊或者損壞，芯線接觸不良或斷開；

如果出現以上問題，建議更換RJ45水晶頭，按照標準線序、操作規范重新制作網線。
