撥碼開關是一種電子組件，常用于控制電路中的開關功能。它通常由一排小型開關組成，每個開關可以處于兩個不同的狀態，即打開（ON）或關閉（OFF）。通過改變每個開關的位置，可以實現不同的電路連接或信號路由。撥碼開關廣泛應用于電子設備、通信系統、自動化控制等領域，提供了簡單而可靠的手動控制方式。

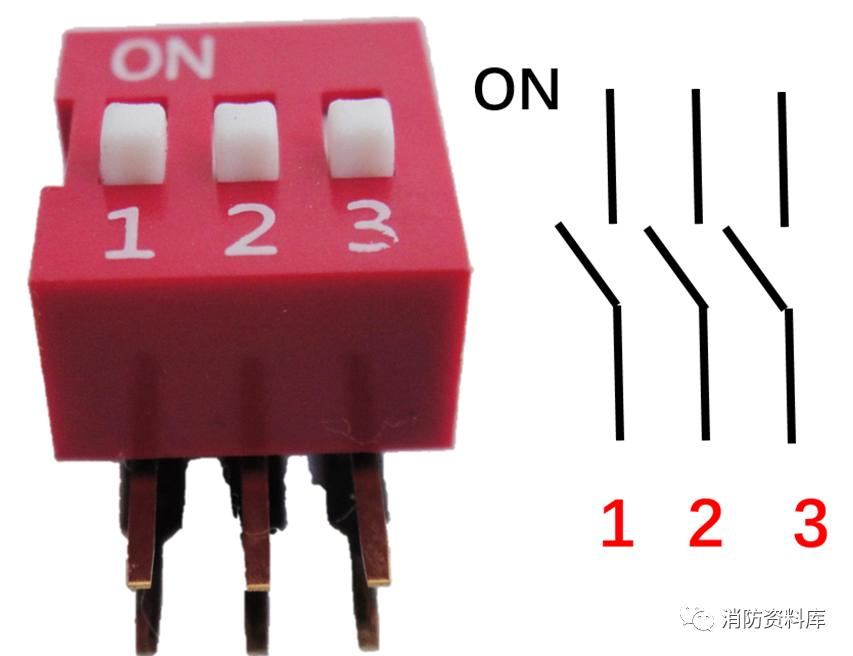

圖為二進制3位手動撥碼開關實物和原理圖

每個撥桿實際對應一個開關，撥至ON端（圖上的上端）即表示該路開關接通，（可使用萬用表蜂鳴當測量）。

在采用分布式的系統中用于通訊設置，在上位機上組態時，程序上，需要標出有幾個擴展單元，然后為每一個擴展單元分配地址。而在硬件上，即擴展單元上有撥碼開關，通過撥碼開關確定硬件擴展單元的地址，這個地址需要和上位機上的地址一致，整個系統才能完成通訊。

一、手動撥碼開關分類

總線設備上使用的手動撥碼開關一般分為二進制、和十進制兩種。

1、二進制手動撥碼

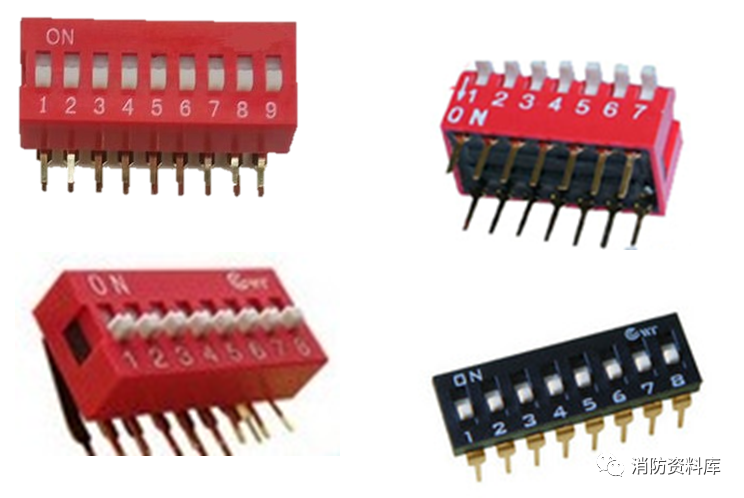

有平撥型、琴鍵型、直角型IC型、貼片型撥碼開關。如下圖

2、十進制手動撥碼

旋轉型：一字（10，16），十字（10，16）

二、手動撥碼開關讀數

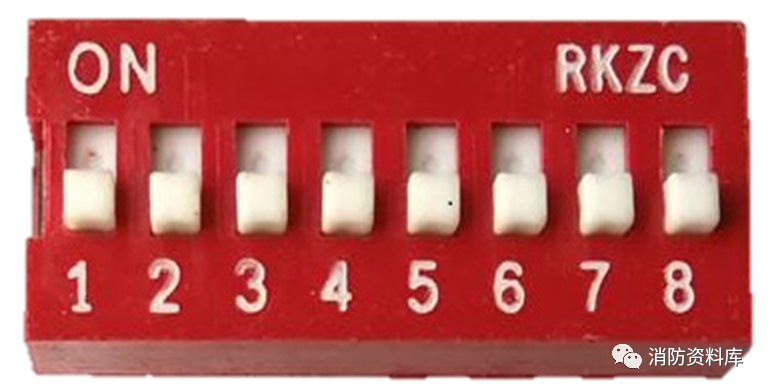

1、二進制手動撥碼讀數（以[敏感詞]的8位撥碼開關為例）

撥碼開關采用二進制計數法

第一位：2的O次方，即二進制1；

第二位：2的1次方，即二進制2；

第三位：2的2次方，即二進制4；

第四位：2的3次方，即二進制8；

第五位：2的4次方，即二進制16；

第六位：2的5次方，即二進制32；

第七位：2的6次方，即二進制64；

第八位：2的7次方，即二進制128；

上述數字任意加和可組成；1—255之間的任意數字，即代表可進行1—255之間數字任意編碼。

舉例：

設備編碼為12，即需撥動3位（代表二進制4），同時撥動4位（代表二進制8）加和即12。

設備編碼為73，即需撥動1位（代表二進制1），同時撥動4位（代表二進制8），同時撥動7位（代表二進制64）加和即73。

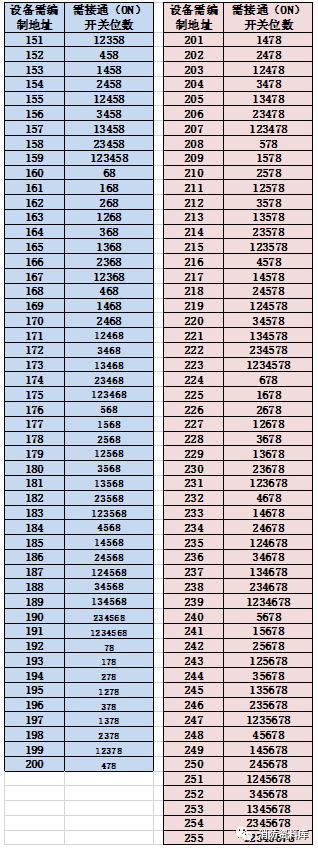

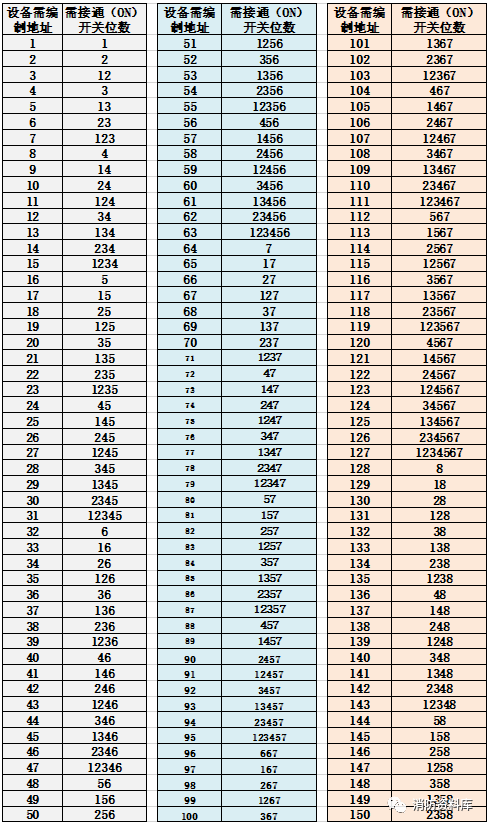

8位撥碼開關表

2、十進制手動撥碼讀數

箭頭指示位，即編碼數。注意使用插柄旋轉。

三、實際應用

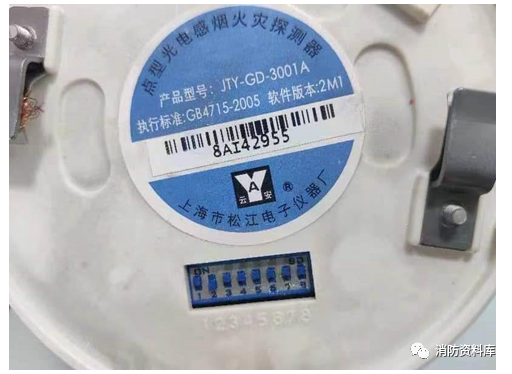

1、探測器原始碼

 圖片來自網友氧化鈣，武林整理編輯

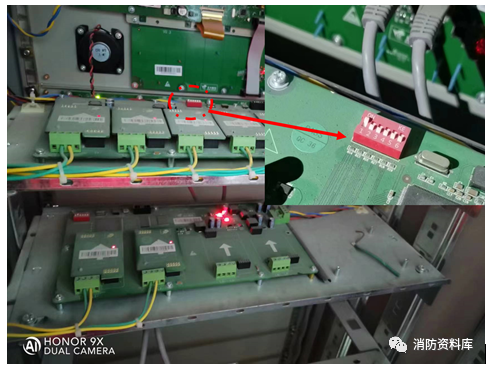

2、回路板原始碼

                                   圖片來自越己，武林整理編輯
