什么是SIM卡？

SIM卡（Subscriber Identity Module），即用戶識別卡，是用于全球通數字移動電話的個人信息卡。它采用A級加密技術，存儲用戶的個人數據、認證方法和密鑰，以便GSM系統能夠驗證用戶身份。同時，SIM卡允許用戶與系統連接并交換信息。SIM卡是一種帶有微處理器的芯片卡，由CPU、工作存儲器（RAM）、程序存儲器（ROM）、數據存儲器（EEPROM）和串行通信單元五個模塊組成，這些模塊集成在一個電路板上。

SIM卡信號

通常有5個信號定義：

1、電源腳USIM_VDD；

2、數據通信腳USIM_DATA；

3、時鐘信號USIM_CLK；

4、復位信號USIM_RST：對SIM卡內部處理器進行復位。

5、接地腳GND。

一般SIM卡采用兩種時鐘頻率：一種采用13MHz/4=3.25MHz作為時鐘基準；另一種采用13MHz/12=1.083MHz。（其中，13MHz時鐘是手機基準時鐘振蕩電路產生的。）

SIM卡都要滿足《ISO/IEC 7816-3》標準和3GPP標準（3rd Generation Partnership Project,第三代合作伙伴計劃）。

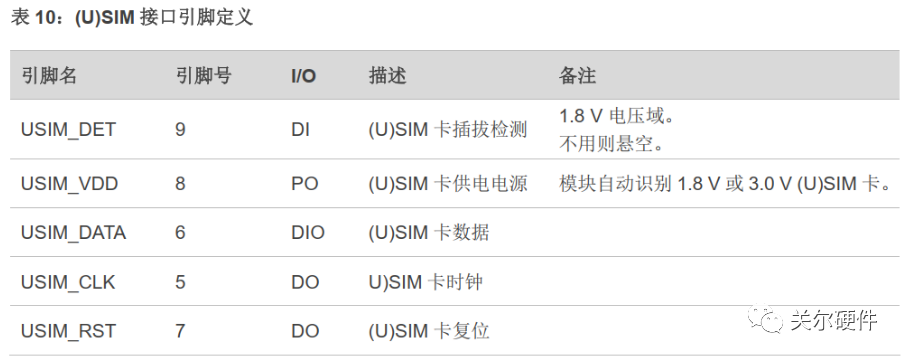

移遠模組上USIM接口信號：

USIM是Universal Subscriber Identity Module（全球用戶識別卡）的縮寫。

插拔SIM卡檢測

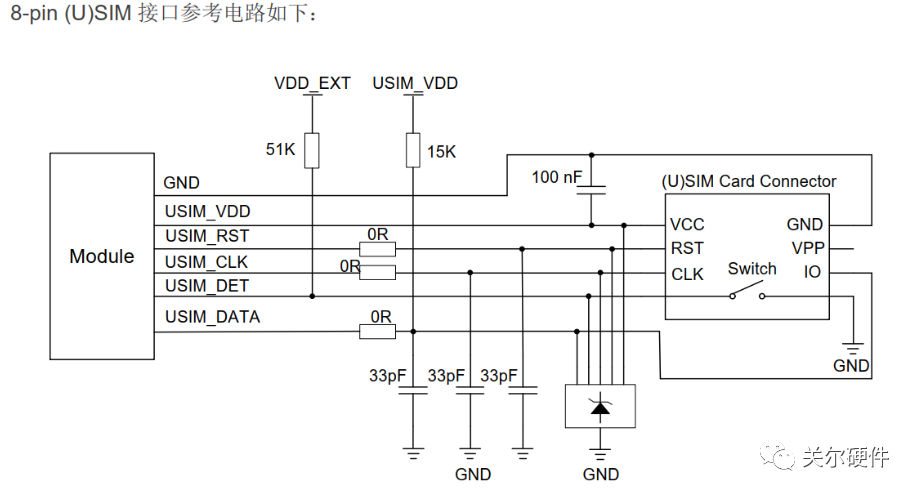

移遠模組USIM卡電路設計參考：

其中，USIM_DET就是SIM模組對卡[敏感詞]檢測的引腳。USIM_VDD是模組給出的電壓，只有檢測到卡輸入時，才有電壓輸出。VDD_EXT是外部電壓。

SIM卡的卡檢測引腳（USIM_DET）是通過電阻上拉到電源的，所以未[敏感詞]卡時，該引腳一定是高電平。當卡[敏感詞]時，SIM卡座對應的卡檢測引腳（USIM_DET）金屬觸片被擠壓到接觸金屬接地外殼，此時卡檢測引腳被短路到地，此時變?yōu)榈碗娖健IM模組檢測到有SIM[敏感詞]。

SIM卡電壓

SIM卡的供電分為5V（1998年前發行）、5V與3V兼容、3V、1.8V等。當前，SIM卡的電源一般包含兩種，3V和1.8V電源。SIM卡[敏感詞]手機后，SIM模組會通過電壓檢測輸出對應的電壓給到SIM卡。

SIM 供電一般是從低電壓到高電壓開始檢測，1.8V檢測三個時序，如通信不成功，然后再3.0V檢測三個時序。如無卡存在，停止檢測；有卡存在，SIM模組開始供電給到SIM卡。

手機對基站通信

移動通信中，手機找到基站比較簡單。就是手機空閑時一直在從自己能夠接入的網絡中搜索信號百最好的信道，GSM一般搜索最強的信號，在有業務需求的時候，比如打電話，就從這個信道上發度起請求，基站會響應并建立起連知接。

基站對手機通信

基站發射的微波始終跟蹤著手機，當用戶從一區域過渡到另一區域時，手機自動進行切換。也就是說手機始終在基站的“監視”之中，這就有點象處在雷達監視中的飛機。基站只是起著發射信號的作用，而進行數據處理、轉換的中心則是網絡運營商的[敏感詞]機房計算機系統。

白卡

白卡是指IMSI及短信中心號碼未寫入卡內的智能卡，廣泛應用于通訊工業生產、測試過程中的使用。配合綜合測試儀對手機進行無干擾綜合測試。

測試白卡不能正常接入運營商的網絡，供內部測試使用，需要到運營商營業廳申請。
