RF PCB或射頻印刷電路板是指設計用于在一定頻率范圍內接收和發送無線電信號的專用類型的PCB。這些板是各種現代電子和通信系統的骨干，包括移動電話、雷達系統、GPS設備和無線網絡。與日常的同類產品不同，RF PCB在高頻下工作，需要細致的設計，特定的材料和專門的制造技術。

本文深入研究了RF PCB的世界，探討了確保信號完整性的設計考慮因素，[敏感詞]地減少信號損失的材料以及使這些高性能電路板栩栩如生的復雜工藝。通過了解這些方面，我們對在無線世界中連接我們的設備背后的復雜性和獨創性有了更深入的了解。

了解RF PCB

RF PCB與標準PCB的區別在于它們處理高頻信號的能力，其范圍可以從500 MHz至2 GHz和超越。此功能對于最大限度地減少信號損失和確保寬頻率范圍內的信號完整性至關重要。RF PCB設計和制造需要[敏感詞]控制介電常數和損耗角正切，以獲得最佳的高頻性能。

在高速RF PCB中，特定via類型像盲孔和通孔技術一樣，用于[敏感詞]地減少信號損失并保持受控的阻抗。此外，接地平面在最小化噪聲和確保RF跡線的穩定基準方面起著至關重要的作用。

頻率在RF PCB應用中的重要性不能被夸大。高頻信號更容易丟失，需要仔細考慮PCB布局,材料的選擇，以及組件的放置，以[敏感詞]地減少信號衰減和電磁干擾 (EMI)。例如，基板材料的選擇在確定電路板傳輸RF信號的效率方面起著關鍵作用。優選具有低介電常數和損耗角正切的材料以減少信號損耗并支持更高頻率的應用。

RF PCB在現代技術中至關重要無線通信是必不可少的。這些包括但不限于移動通信設備、雷達系統、GPS單元、無線網絡設備和衛星通信系統。RF PCB有效管理高頻信號的能力使其在開發和操作這些技術中不可或缺。

RF PCB的關鍵部件

RF PCB通常由天線，濾波器和放大器組成，每個都具有單獨的RF功能。天線對于發射和接收電磁信號至關重要。它們在PCB上的設計和位置是影響整個系統范圍和效率的關鍵因素。過濾器在選擇和隔離感興趣的頻率方面發揮著至關重要的作用，確保設備在其指定的頻帶內運行，同時拒絕不需要的信號。放大器,另一方面，用于增加弱信號的強度，確保可以有效地處理它們，而不會被噪聲淹沒。

PCB上的射頻天線連接

RF PCB內的每個部件工作以實現期望的功能。例如，在無線通信設備中，天線接收進入的RF信號，該信號然后通過濾波器以隔離感興趣的信號。經濾波的信號然后可以被放大到合適的水平以供設備的電路處理。組件的這種相互作用經過精心設計，以優化RF系統的性能，同時考慮了信號強度，帶寬和干擾等因素。

RF PCB背后的科學

電磁波傳播：RF信號作為電磁波在PCB跡線上傳播。這些波由一起傳播的電場和磁場組成。跡線幾何形狀的設計、層之間的介電材料以及周圍環境都影響這些波如何傳播。

信號完整性：在RF應用中，保持干凈和無失真的信號是至關重要的。信號完整性是指信號在PCB上從其源傳播到其目的地的能力，而失真或損失最小。阻抗失配、串擾和信號衰減等因素會嚴重降低信號完整性。

受控阻抗：阻抗是信號沿導體行進時遇到的對立面。在RF PCB中，保持受控的阻抗是至關重要的。與所需阻抗的偏差可能導致信號反射，從而導致功率損耗和數據失真。微帶設計涉及仔細考慮跡線寬度、襯底性質和厚度以實現期望的阻抗。

高頻材料：標準FR4材料,通常用于日常PCB，在高頻下會出現問題。RF PCB通常利用專門的基材具有較低的介電常數，以[敏感詞]地減少信號損失。這些材料，如PTFE (聚四氟乙烯)，Rogers RT Duroid或Taconic，為高頻應用提供了出色的電氣性能。

信號丟失機制：幾種機制導致高頻下RF PCB上的信號損失。這些包括：

• 導體損耗：由于銅跡線本身的電阻，一些信號功率作為熱量耗散。

• 介質損耗：層之間的介電材料也吸收一些信號能量。

• 輻射損失：如果未被適當地包含，則信號能量的一小部分可以從跡線輻射出去。

通過了解信號傳播、阻抗控制和材料特性背后的科學原理，RF PCB設計人員可以創建實現無縫無線通信的高性能電路板。

RF PCB中使用的材料

RF PCB的制造利用各種材料，每種材料都針對其滿足高頻應用的特定特性進行選擇。普通材料包括FR4，羅杰斯材料，聚四氟乙烯，烴類樹脂，和陶瓷基板。

FR4是PCB制造中使用的標準材料，因為它具有成本效益和較低頻率下的良好性能。但是，它的高介電常數和損耗角正切使其不太適合高頻RF應用，因為它會導致明顯的信號損耗和色散。

羅杰斯材料用于RF PCB

羅杰斯材料 是一組高頻層壓板，提供比fr4更低的介電常數和損耗角正切。這些特性使羅杰斯材料成為RF PCB的[敏感詞]選擇，因為它們可以顯著減少信號損失并支持更高的頻率范圍。羅杰斯材料表現出低吸濕性，有助于其在變化的環境條件下穩定的電性能。

聚四氟乙烯,以其極低的介電常數和損耗角正切而聞名，是另一種[敏感詞]的RF PCB材料特別是在需要高頻的應用中。特氟龍出色的電氣性能確保最小的信號損失和相移，使其成為關鍵射頻應用的理想選擇。然而，Teflon的柔軟性和高成本可能會給PCB制造帶來挑戰，并限制其在特定的高性能應用中的使用。

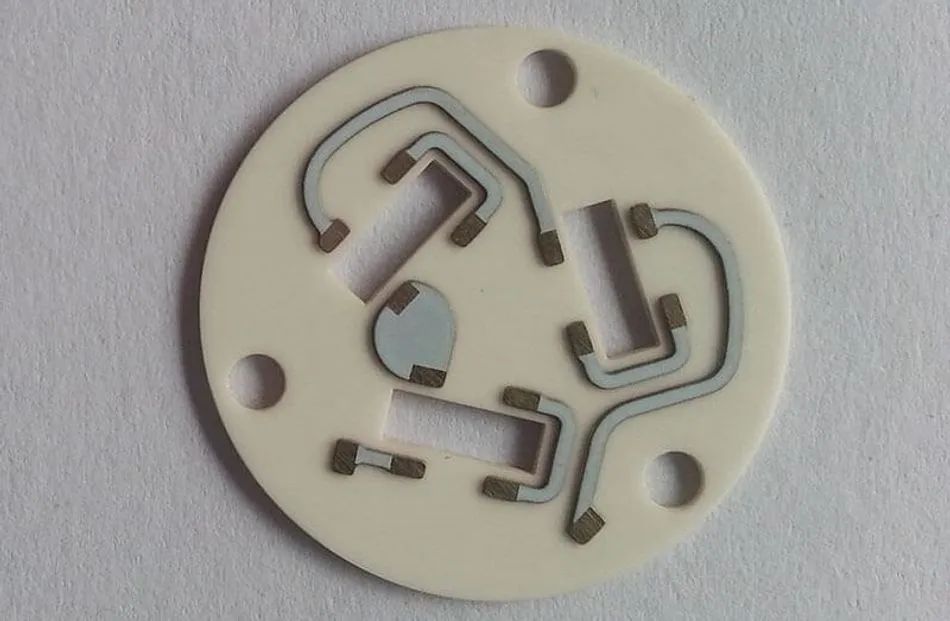

PCB中的陶瓷基板

陶瓷基板具有高導熱性、優異的介電性能和卓越的機械穩定性，適用于高功率射頻應用。它們承受高溫并在熱應力下保持穩定的電性能的能力在需要考慮散熱的應用中特別有益。

材料的選擇在RF PCB設計中具有重要的性能影響。雖然FR4對于較低頻率或不太關鍵的應用可能是足夠的，但是Rogers材料、Teflon和陶瓷基板的優異電性能使它們更適合于高頻、高性能應用。PTFE具有較高的熱膨脹系數 (CTE)，因此在RF PCB中使用時需要仔細考慮設計。這些材料之間的決定涉及針對特定應用需求的成本、性能和可制造性之間的權衡。

RF PCB的設計注意事項

阻抗匹配是RF PCB設計的關鍵方面。不匹配會導致信號反射，從而導致功率損耗并進一步降低系統性能。PCB走線阻抗應匹配射頻元件的阻抗，通常50 或75歐姆。實現這一目標需要[敏感詞]計算和調整跡線寬度、襯底的介電常數和PCB的厚度。

射頻能量收集系統

設計對于高頻，引入了若干挑戰，諸如信號損失和串擾。信號損失由于材料的固有電阻而發生，并且可能因更高的頻率而加劇。這可能導致趨膚效應，其中交流電傾向于在導體的表面上流動，從而增加有效電阻。串擾是另一個問題，其中來自一個跡線或組件的信號無意中與另一個耦合，導致干擾和潛在的數據損壞。這在RF PCB中尤其成問題，因為高頻信號可以更容易地耦合在緊密間隔的導體之間。

的布局和元件放置在RF PCB上對于最佳性能也至關重要。組件的放置必須考慮信號路徑，并[敏感詞]地減少高頻信號必須傳播的距離，以減少損耗和干擾的機會。此外，布局必須考慮敏感組件的隔離，以防止串擾和可能輻射或拾取信號的無意天線的產生，從而導致進一步的干擾。

仿真和建模

在設計RF PCB時，仿真和建模工具是必不可少的。這些工具，如高頻結構模擬器 (HFSS)和高級設計系統 (ADS),允許設計人員創建虛擬電路模型，并在構建任何物理原型之前預測它們的行為方式。它們可以模擬PCB內的電磁場和信號相互作用，從而深入了解潛在問題，例如阻抗不匹配，信號完整性問題和電磁兼容性 (EMC) 問題。

RF PCB模塊

仿真通過允許設計人員迭代地測試和改進其設計來幫助預測和減輕設計問題。例如,它們可以調整走線寬度和間距，修改RF PCB堆疊，并虛擬地重新定位組件，以查看這些變化如何影響阻抗，信號損耗和串擾。此過程有助于在進入制造階段之前優化性能設計。

在仿真過程中通常分析的參數包括S參數,它描述了射頻和微波頻率下的信號行為，包括反射和透射系數。其他參數包括電壓駐波比 (VSWR),這是一種特性阻抗匹配的度量，以及電磁場，以評估輻射的潛力和對外部干擾的敏感性。通過分析這些設計指南，工程師可以做出明智的決策，以提高最終RF PCB的性能和可靠性。

原型設計和測試

原型設計RF PCB是一個多步驟的過程，從創建詳細設計開始，然后用于制造物理原型。初始步驟涉及將PCB布局轉移到基板上，然后蝕刻掉多余的材料以創建必要的跡線和圖案。然后將組件放置并焊接到板上，手動進行簡單的原型設計或使用自動化過程進行更復雜的設計。組裝完成后，原型將進行初步檢查以檢查制造缺陷。

常見測試要評估RF性能，包括要測量的網絡分析S參數,其中提供了有關RF PCB如何響應不同頻率的信息。時域反射計 (TDR) 測試用于評估阻抗均勻性并定位不連續或阻抗不匹配。屏蔽效能試驗還可以進行以確定PCB可以防止外部電磁干擾的程度。[6] 此外，熱測試確保電路板在預期的工作溫度范圍內可靠運行。

迭代測試和優化在RF PCB的設計過程中至關重要。對原型的初始測試通常會發現可以改善性能的領域，例如減少信號損失或減輕串擾。這些發現導致設計的修改，例如調整跟蹤 寬度或更改布局以改善組件之間的隔離。然后生產和測試后續原型，重復直到設計滿足所有性能標準。這種迭代方法可確保最終的RF PCB設計在投入批量生產之前盡可能高效可靠。

制造工藝

RF PCB的制造工藝與標準印刷電路板制造工藝相似，但需要更高的精度，并需要考慮高頻應用的因素。首先，要選擇符合射頻應用所需電氣性能（如低介電常數和損耗正切）的合適基板材料。然后使用光刻技術將設計轉移到基板上，在基板上涂敷光刻膠，并通過掩膜將其暴露在紫外線下，從而確定電路的圖案。

層對準和蝕刻精度在RF PCB制造中至關重要，因為這些板的工作頻率很高。頂層和底層之間的未對準可導致阻抗失配和信號完整性問題，顯著影響最終產品的性能。類似地，必須小心地控制蝕刻工藝以確保跡線的寬度和間距[敏感詞]到設計規格。仔細的疊層設計對于實現所需的電氣性能和信號路由至關重要。

射頻元件的焊接和組裝存在獨特的挑戰，這主要是由于這些組件對熱量的敏感性以及如果安裝不當可能會導致信號衰減。通常采用先進的焊接技術，例如回流焊接，以確保可靠的連接，同時[敏感詞]地減少組件上的熱應力。在RF設計中，需要設計電源接口以最小化噪聲并確保穩定的功率輸送。此外，必須精心計劃組件的放置，以減少串擾和電磁干擾的風險，由于所涉及的高頻信號，這在RF PCB中可能更加明顯。

質量控制和可靠性

RF PCB制造涉及大量檢測技術，如自動光學檢測 (AOI) 和 X 射線檢測，用于檢測基板、跡線和焊點中可能影響電路板功能的任何缺陷。電氣測試包括用于阻抗鑒定的時域反射儀 (TDR) 和用于測量 S 參數的網絡分析，以驗證印刷電路板的性能是否符合設計要求。

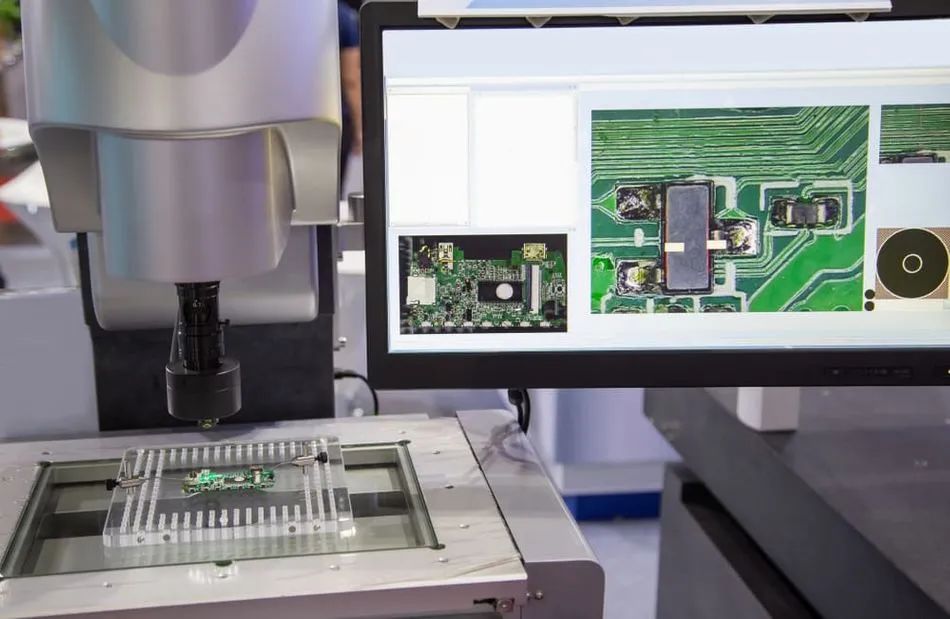

PCB組裝的自動光學檢測 (AOI)

RF PCB特有的可靠性問題包括與信號完整性有關的問題，如相位噪聲、諧波失真和互調失真。這會降低傳輸或接收信號的質量。為了解決這些問題，制造商在設計和制造過程中盡量減少噪音和干擾源。這包括使用電氣性能穩定的材料，設計優化信號路徑和屏蔽的布局。

常見故障模式在RF PCB中，通過設計優化、材料選擇和制造控制來防止諸如焊點失效、跡線分層和電介質擊穿。例如,使用耐高溫基板可以降低分層的風險，同時仔細控制焊接過程可以防止焊點故障。

通過遵守這些質量控制措施，路由策略和可靠性實踐，制造商可以生產滿足當今先進通信系統所需的高標準的RF PCB。

RF PCB中的先進技術

射頻中的新興技術和材料PCB設計制造業正在為性能和功能設定新的基準。其中一個重要的進步是使用液晶聚合物 (LCP)基板，在高頻下提供卓越的電性能，包括低介電常數和損耗角正切，以及高熱穩定性。這種材料特別適合應用在極高頻 (EHF),包括毫米波 (mmWave) 技術用于5g通信和汽車雷達系統。

另一個值得注意的進步是增材制造技術的發展，例如3D打印射頻電路和組件。該技術允許創建以前難以或不可能使用傳統方法制造的復雜的三維結構。這些進步的潛在影響包括降低制造成本，提高設計靈活性以及有效生產小批量定制RF PCB的能力。

RF PCB領域正在進行的研究集中在進一步提高性能和減小射頻組件和系統的尺寸上。這包括開發具有更低損耗特性的新材料，以及優化信號完整性和電磁兼容性的先進設計方法。未來的趨勢可能包括將RF功能更多地集成到多層PCB中，從而為各種應用提供更緊湊，更高效的設計。

集成有源和無源元件

將有源和無源組件直接集成到RF PCB上的趨勢是由對更緊湊、高效和成本效益設計的需求驅動的。這種方法，稱為集成無源器件 (IPD)或集成無源和有源組件 (IPAC),涉及在PCB基板本身內嵌入諸如電阻器，電容器，電感器甚至晶體管之類的組件。

這種方法的益處包括減小的板尺寸和重量、由于更短的互連而提高的信號完整性、以及通過減少需要放置和焊接的分立元件的數量而降低的制造成本。此外，集成可以通過最小化寄生效應并改善設備的整體電磁兼容性來增強RF系統的性能。

然而，有源和無源組件的集成提出了若干挑戰，包括制造過程的復雜性以及對專用材料和設備的需求。設計人員還必須考慮集成組件的熱管理，因為嵌入式設備可能會產生需要有效散熱的熱量。

受益于集成組件的應用包括智能電話、可穿戴設備和空間非常寶貴的其他緊湊型電子設備。將射頻組件集成到PCB中，使這些器件能夠支持廣泛的功能，包括無線通信、GPS和藍牙連接，外形小巧。

靈活且可穿戴的RF PCB

柔性和可穿戴RF PCB的發展代表了電子領域的重大進步，使得能夠創建符合各種形狀并且可以穿戴在身體上的設備。這種靈活性是通過使用諸如聚酰亞胺或液晶聚合物 (LCP),既提供了射頻應用所需的電氣性能，又具有彎曲或撓曲而不斷裂的能力。這些材料與柔性導電油墨或薄金屬膜組合以產生RF信號傳輸所需的導電路徑。

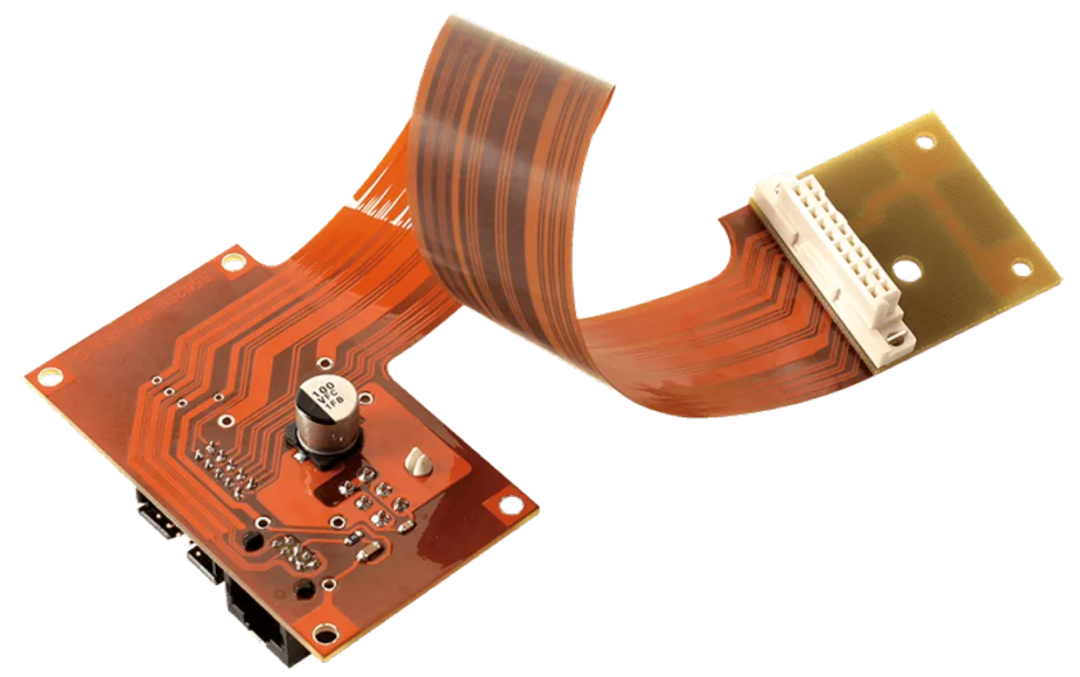

柔性RF PCB

柔性和可穿戴RF PCB的制造技術通常涉及卷對卷工藝或激光燒蝕，從而可以高效生產大量柔性電路。增材制造或3D打印的使用也正在成為一種為特定應用創建定制、按需靈活的RF PCB的方法。這些技術必須仔細地平衡對靈活性的需要與保持RF信號路徑的完整性的要求，確保彎曲或撓曲不會顯著影響性能。

柔性和可穿戴RF技術的應用和潛力是巨大的，從智能服裝和可穿戴健康監視器到柔性智能手機和可折疊顯示器。在醫療領域,靈活的RF PCB可用于創建可穿戴設備，以監視生命體征或提供針對性的治療，從而在不限制佩戴者運動的情況下提供連續的健康監視。在消費類電子產品,將RF功能集成到柔性基板中的能力為能夠適應用戶需求和偏好的創新產品設計開辟了新的可能性。

柔性RF PCB的發展日新月異。新材料和新制造工藝不斷突破極限。隨著這些技術的成熟，我們可以期待更多創新、無縫的可穿戴設備與我們的生活完美融合。可穿戴技術的未來無疑是柔性的！

結論

從最小化高頻信號損失所需的專用材料到保持信號完整性所需的[敏感詞]設計考慮，RF PCB證明了當今通信系統所需的先進工程。討論還涉及制造中的挑戰和解決方案，強調精度和質量控制對確保可靠性能的重要性。展望未來，RF PCB技術的未來將受到新興趨勢的影響，例如有源和無源組件的集成，柔性和可穿戴PCB的發展。這還包括不斷追求材料和技術，以突破高頻應用中可能的界限。
