金航標發布Agilent E5062A網絡分析儀使用說明

發布時間：2023-12-21作者來源：金航標瀏覽：2242

Agilent E5062A網絡分析儀采用了先進的網絡分析技術，能夠測量各種微波器件的性能，如濾波器、放大器、功率器、衰減器、CATV分路器和分配放大器等。它還可以進行材料介質測量和天饋線測試等，并且可以滿足各種不同的測試需求。

總的來說，Agilent E5062A網絡分析儀是一款性能卓越、功能齊全、使用方便的高端微波測試儀器，是射頻和微波測試領域的必備設備之一。

Agilent E5062A 網絡分析儀提供可靠的基本S參數測量，以及無線通信、有線電視等廣泛行業和應用中的基本矢量網絡分析。這些分析旨在減少調諧和測試時間，提供更高的吞吐量，從而提高您的測量效率。它還提供研發、制造和服務測試RF組件所需的所有關鍵性能和功能。

該儀器還配備了多種可選件，如高功率校準件、低噪聲放大器等，可以擴展其功能和適應不同的測試場景。其強大的數據處理軟件也使得用戶可以更加方便地進行數據處理、分析和顯示。

Agilent E5062A 的主要指標：

? 300kHz至3GHz

? 集成T/R或S參數測試儀

? 50或75Ω 測試端口阻抗

? 120dB動態范圍和0.005dB rms跡線噪聲
? 內置 Visual Basic? for Applications (VBA)

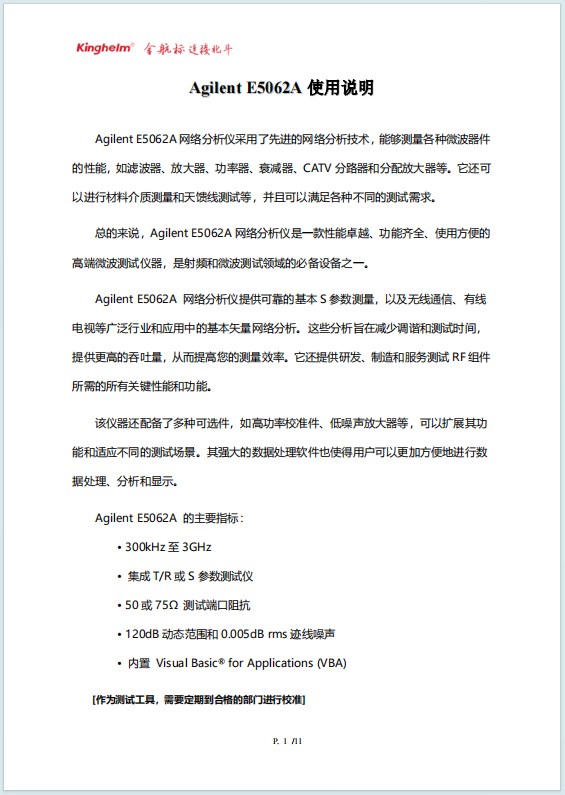

Agiillentt E5062A 使用說明（一）

[作為測試工具，需要定期到合格的部門進行校準]

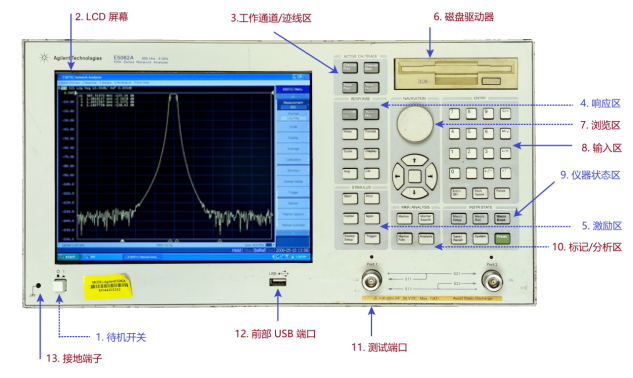

正面圖

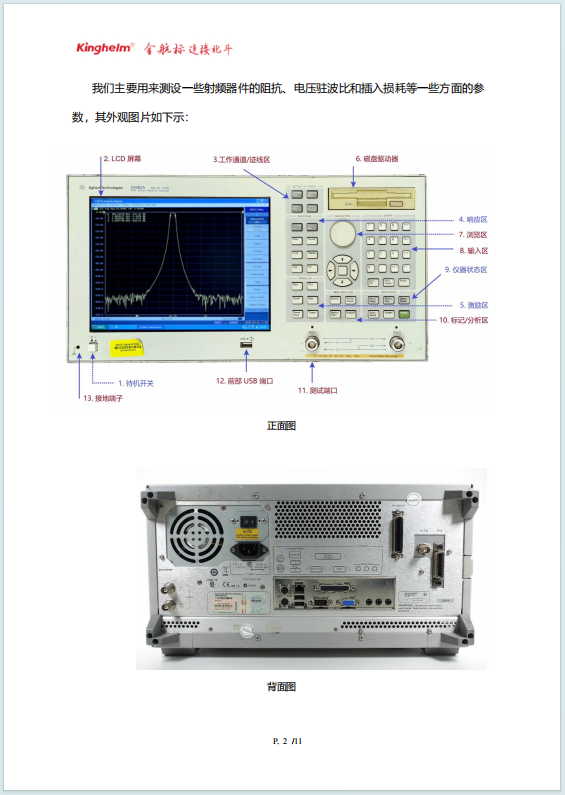

我們主要用來測設一些射頻器件的阻抗、電壓駐波比和插入損耗等一些方面的參數，其外觀圖片如下示：

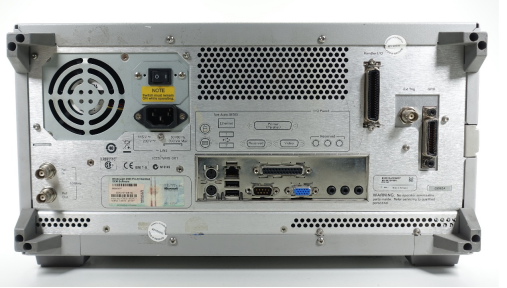

背面圖

Agiillentt E5062A 使用說明（二）

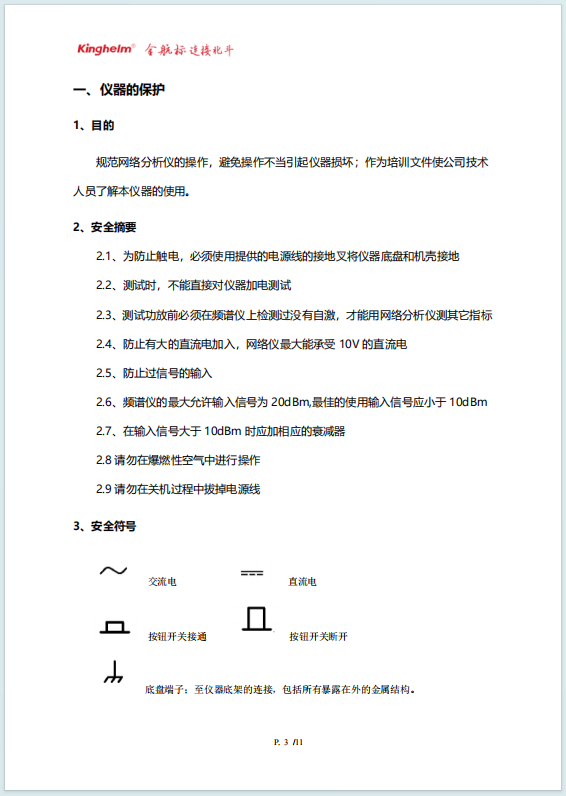

一、儀器的保護
1、目的

規范網絡分析儀的操作，避免操作不當引起儀器損壞；作為培訓文件使公司技術人員了解本儀器的使用。

金航標研發總監康飛為銷售人員培訓中

2、安全摘要

2.1、為防止觸電，必須使用提供的電源線的接地叉將儀器底盤和機殼接地

2.2、測試時，不能直接對儀器加電測試

2.3、測試功放前必須在頻譜儀上檢測過沒有自激，才能用網絡分析儀測其它指標

2.4、防止有大的直流電加入，網絡儀最大能承受10V的直流電

2.5、防止過信號的輸入

2.6、頻譜儀的最大允許輸入信號為20dBm,最佳的使用輸入信號應小于10dBm

2.7、在輸入信號大于10dBm時應加相應的衰減器

2.8請勿在爆燃性空氣中進行操作

2.9請勿在關機過程中拔掉電源線

3、安全符號

交流電直流電

按鈕開關接通按鈕開關斷開

底盤端子；至儀器底架的連接，包括所有暴露在外的金屬結構。

Agiillentt E5062A 使用說明（三）

二、儀器的使用

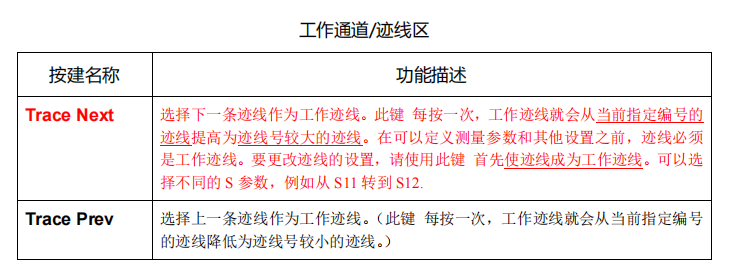

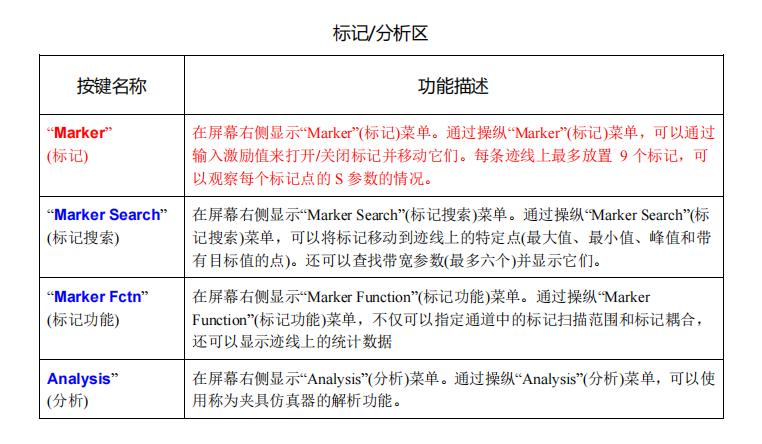

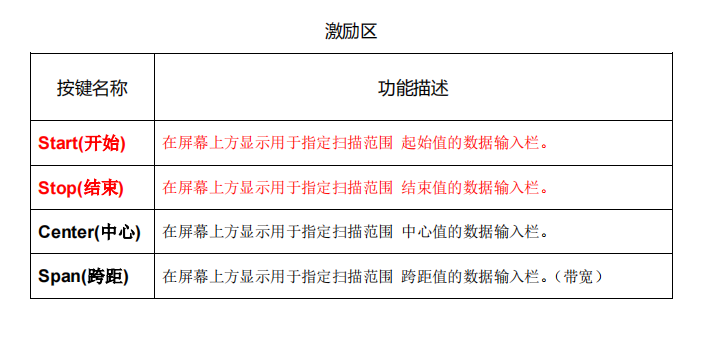

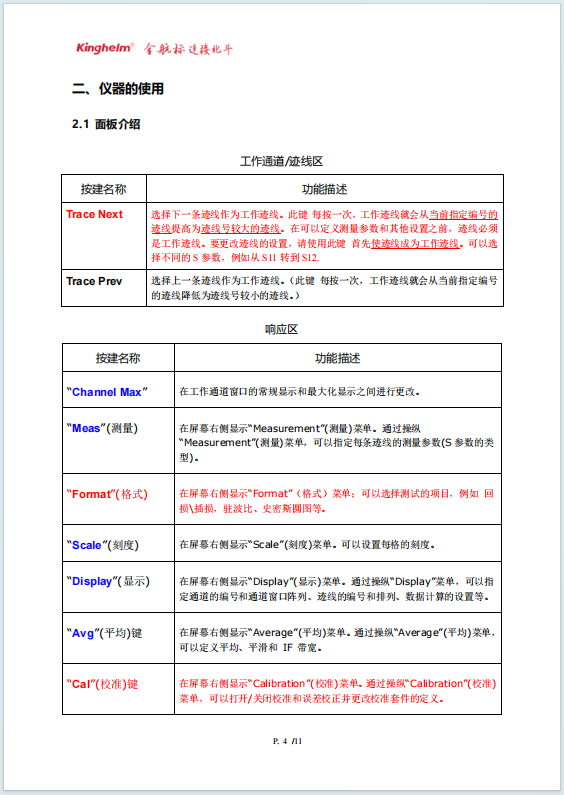

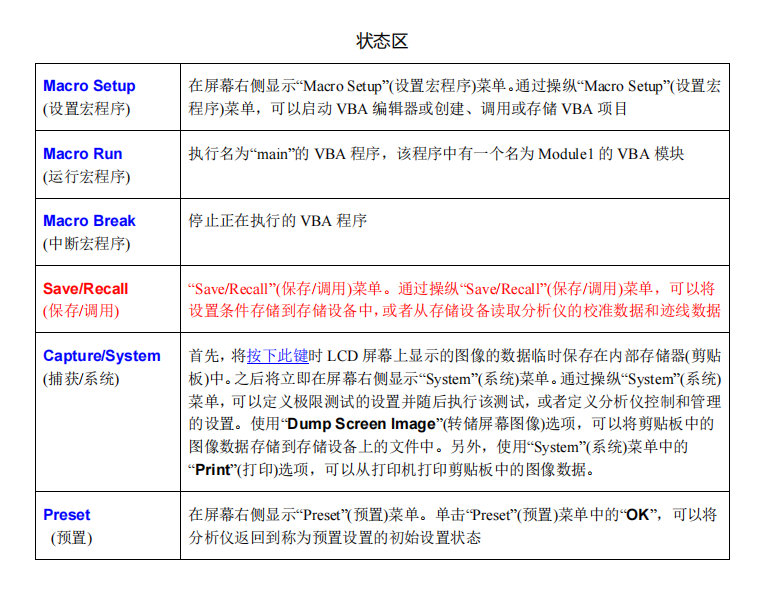

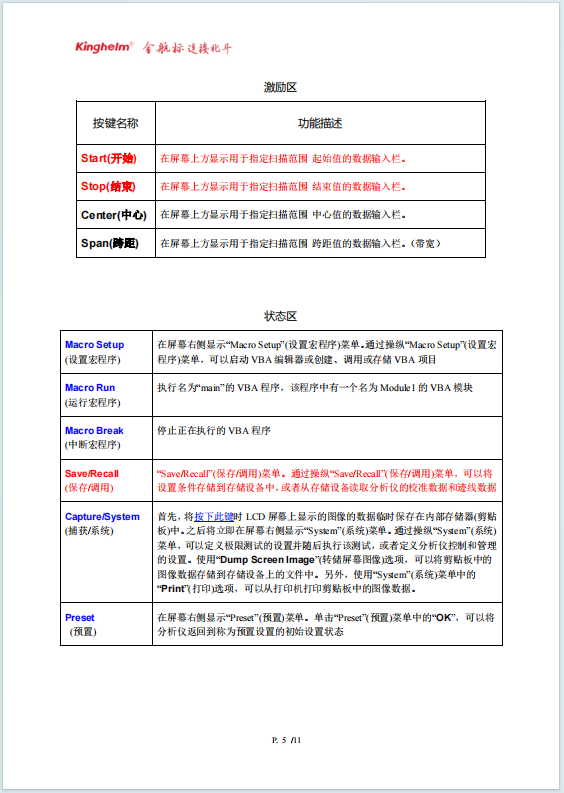

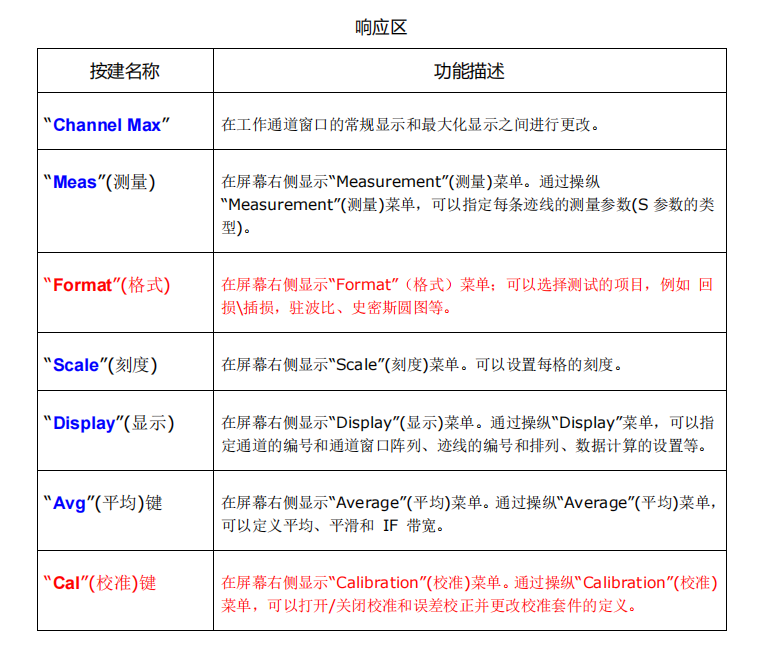

2.1 面板介紹

Agiillentt E5062A 使用說明（四）（五）

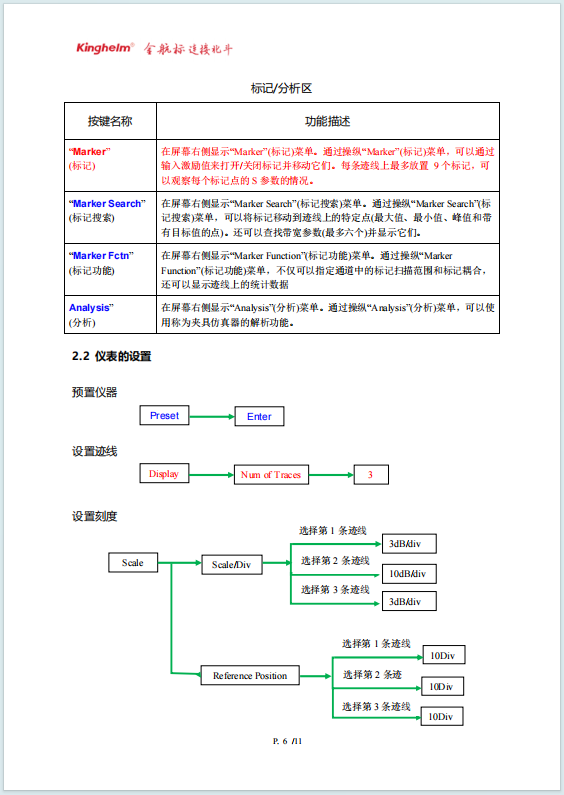

2.2 儀表的設置

預置儀器

設置跡線

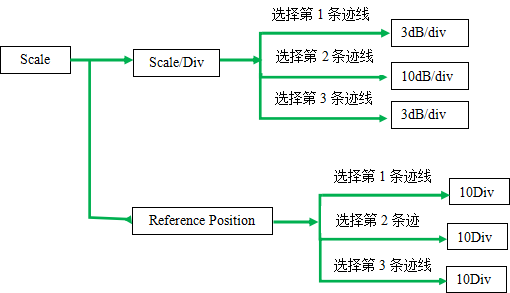

設置刻度

Agiillentt E5062A 使用說明（六）

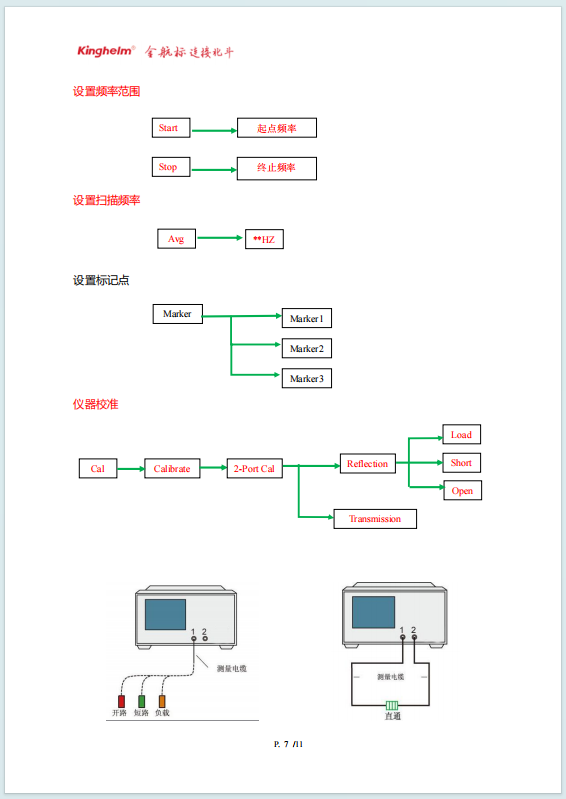

設置頻率范圍

設置掃描頻率

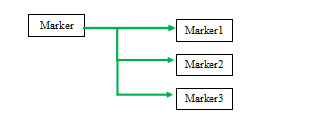

設置標記點

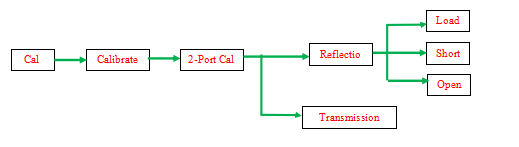

儀器校準

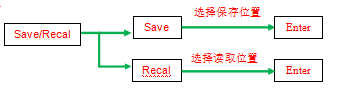

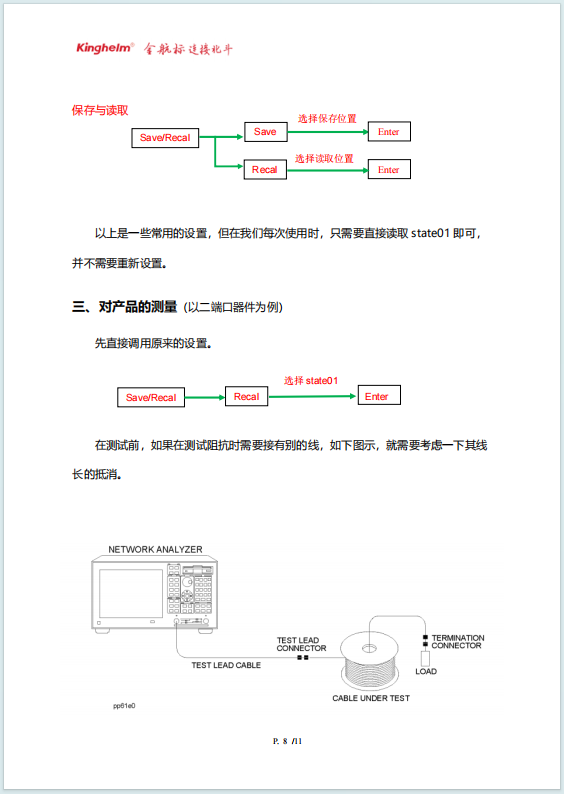

保存與讀取

Agiillentt E5062A 使用說明（七）

以上是一些常用的設置，但在我們每次使用時，只需要直接讀取state01即可，并不需要重新設置。

三、對產品的測量（以二端口器件為例）

先直接調用原來的設置。

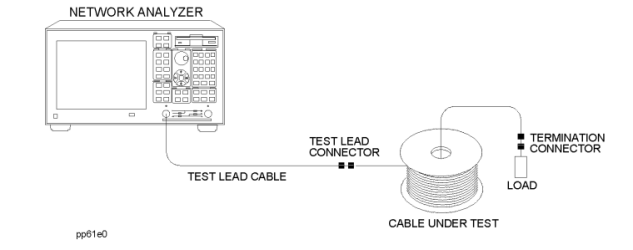

在測試前，如果在測試阻抗時需要接有別的線，如下圖示，就需要考慮一下其線長的抵消。

Agiillentt E5062A 使用說明（八）

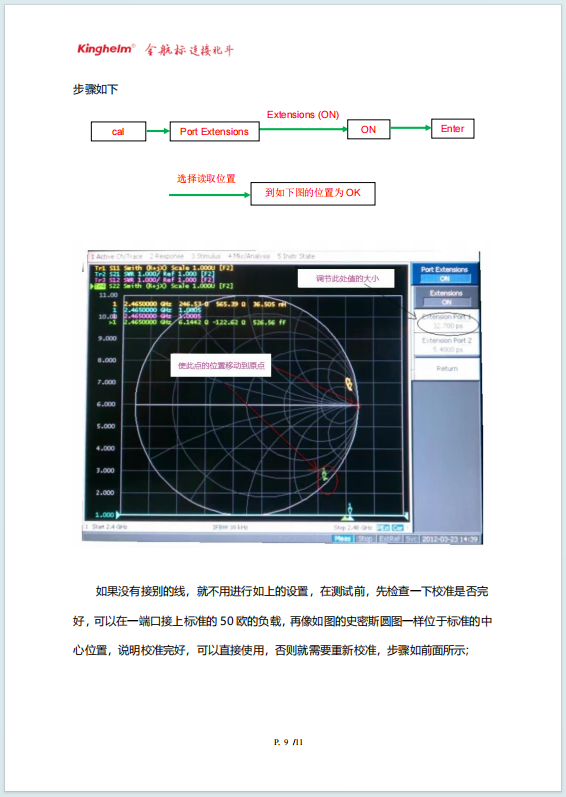

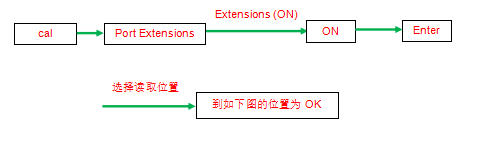

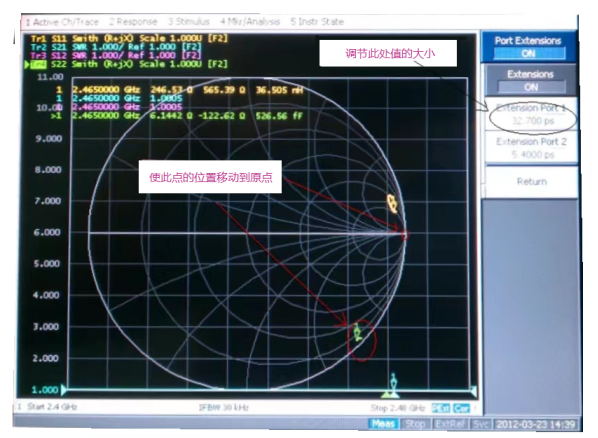

步驟如下

Agiillentt E5062A 使用說明（九）

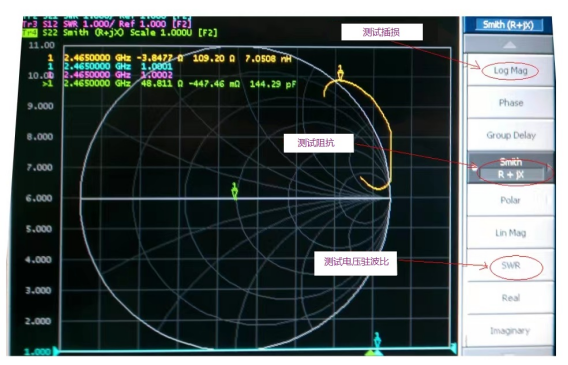

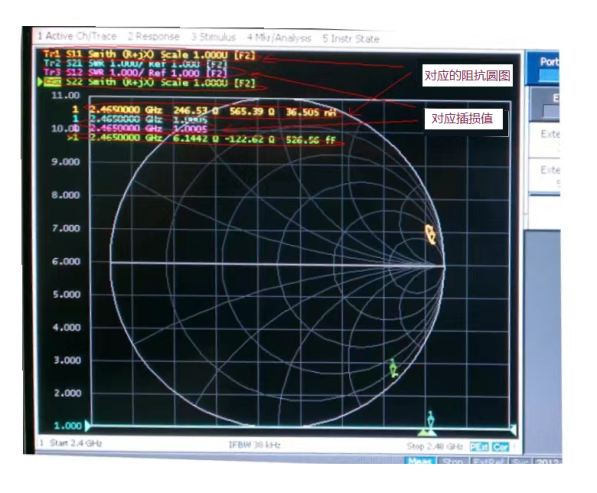

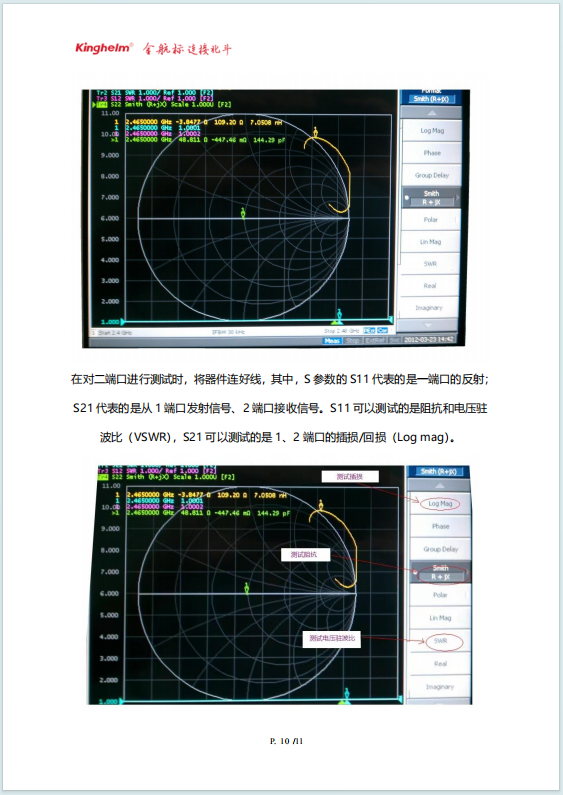

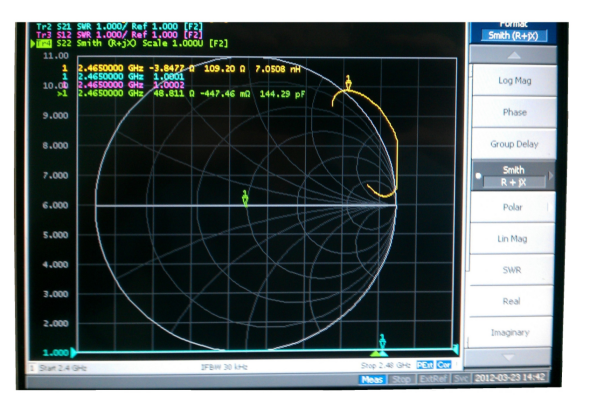

如果沒有接別的線，就不用進行如上的設置，在測試前，先檢查一下校準是否完好，可以在一端口接上標準的50歐的負載，再像如圖的史密斯圓圖一樣位于標準的中心位置，說明校準完好，可以直接使用，否則就需要重新校準，步驟如前面所示;
